3D3S 软件应用常见问题

问题   构件验算结果w/l是指什么

软件	通用模块
操作类型	计算
难度	初级

在设计验算结果中的 W/L 是什么意思：

W 表示构件的最大位移减去构件支撑点间在最大位移发生处插值之差，如下图；

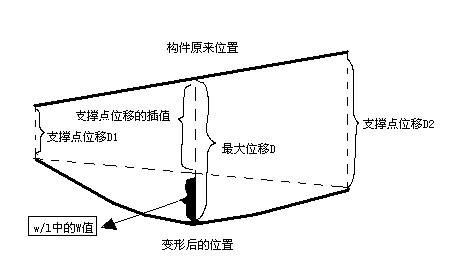

构件挠度W/L中 W 的取法

在软件得到 W 后 L 表示该杆件支撑点间的距离：

      ① 对于两端铰接的单元 L 为单元的长度；

      ② 对于梁来说，L 表示杆件支撑点间的距离（和软件在自动得到计算长度时的计算方 法相同）；

       桁架结构多为轴心受力构件，因此单根构件的 W/L 一般很小，但结构整体的位移需要 用户在计算内力后查询得到最大位移点后手工除以相应的跨度得到，也就是说在设计验算中 软件提示的满足要求仅仅表示软件内置的几项验算参数满足要求，和结构的在工程设计意义 上的满足要求不同。
