3D3S软件应用常见问题

问题 怎么在程序中计算和根据计算结果定义连接单元刚度

软件	网架
版本	V14
操作类型	连接单元
难度	中级

以网架为例，我们用连接单元来模拟实际工程中的橡胶支座：

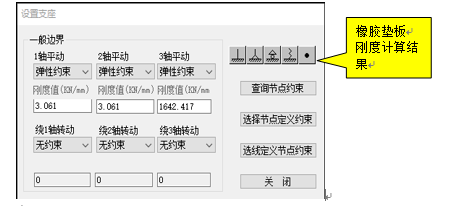

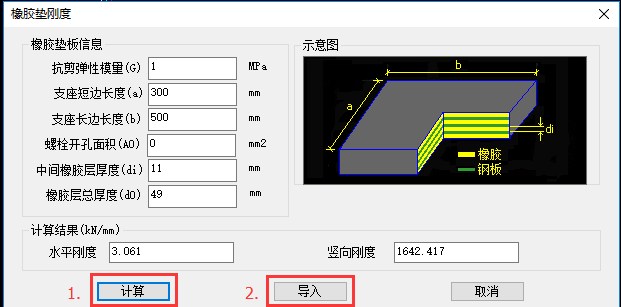

1.在定义支座出计算橡胶支座的1、2、3轴刚度，注意该1、2、3轴是节点的1、2、3轴。

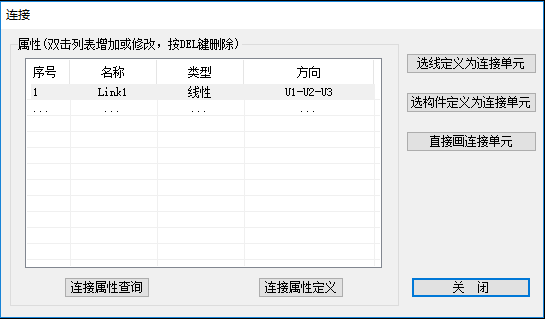

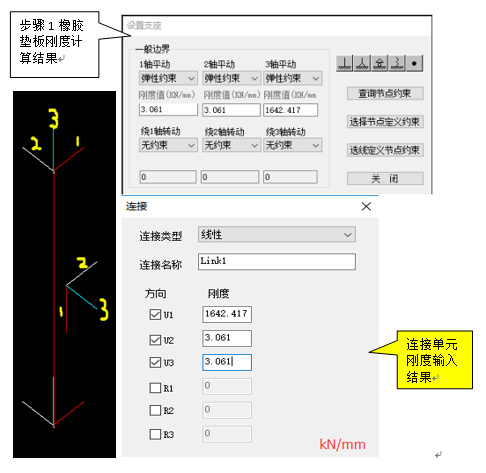

2.定义线性连接单元。打开连接单元坐标和节点坐标3轴一一对应，根据步骤1的计算结果输入连接单元的各轴刚度。

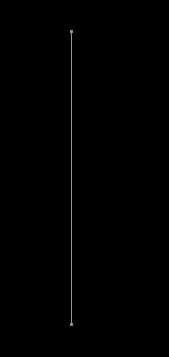

（连接单元）

（单元和节点局部坐标轴：红、白、蓝对应1、2、3）
