3D3S软件应用常见问题

问题 平面桁架快捷建模？

软件	桁架屋架
版本	V14
操作类型	快捷建模
难度	初级

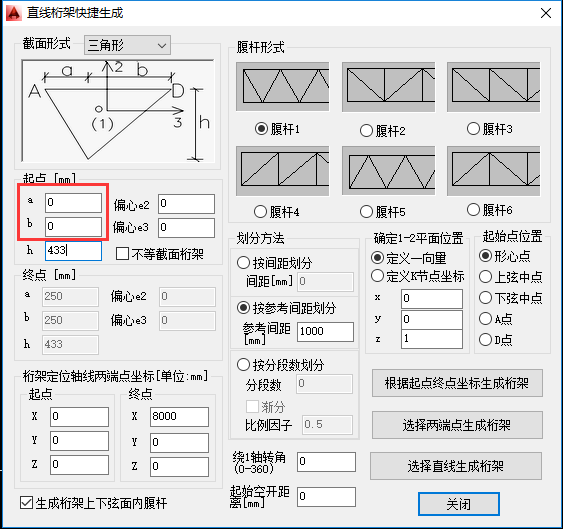

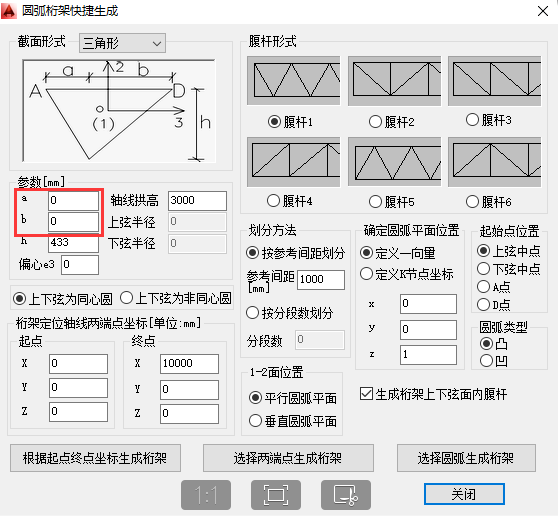

1.直线桁架建模和圆弧桁架建模：在建模对话框中输入a=0,b=0。即可生成平面桁架。按照该对话框参数生成的桁架见下图。



                                                                                                       （平面直线桁架）

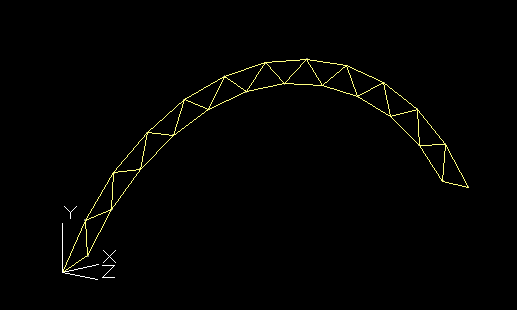

                                                                                                      （平面圆弧桁架）

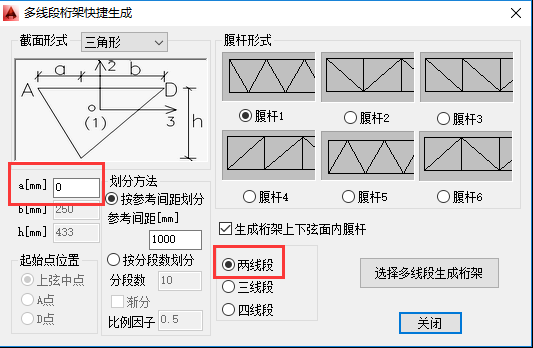

2.多线段生成桁架：在建模对话框中输入a=0，勾选按*两段线 输入，即可生成平面桁架。按照该对话框参数生成的桁架见下图

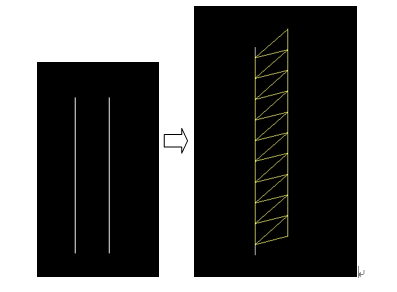

                                                                                                                 （双线生成平面直线桁架）
