3D3S 软件应用常见问题

问题  人字柱变电塔架选择变电规范验算死机的原因

软件	桁架模块
操作类型	设计验算
难度	中级

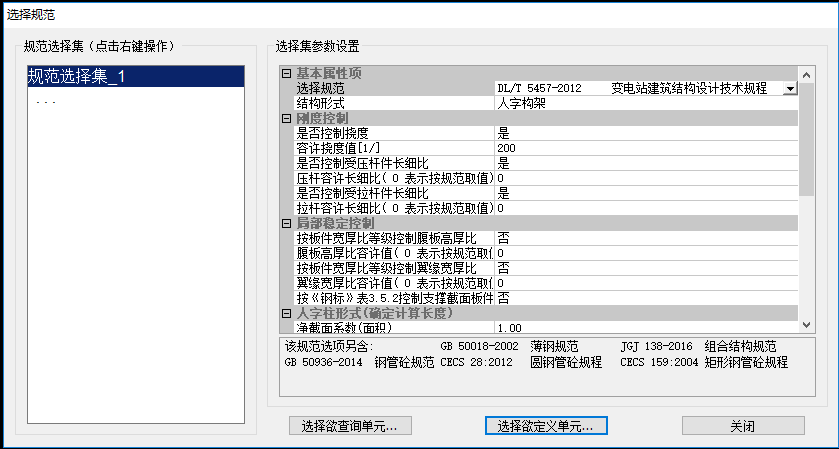

软件套用《变电站建筑结构设计技术规程》进行设计验算的时候会读取模型 的结构组。每个单独的人字柱，桁架梁都定为单独的一个机构组。





检查每个结构组的构件是不是对的。右键结构组名称，选择，看选择的塔柱 或者桁架构件是不是完整，有没有其他组的构件被选中。

如果该结构组不完整，则右键结构组点添加单元命令。选择结构族中未选中 的杆件。

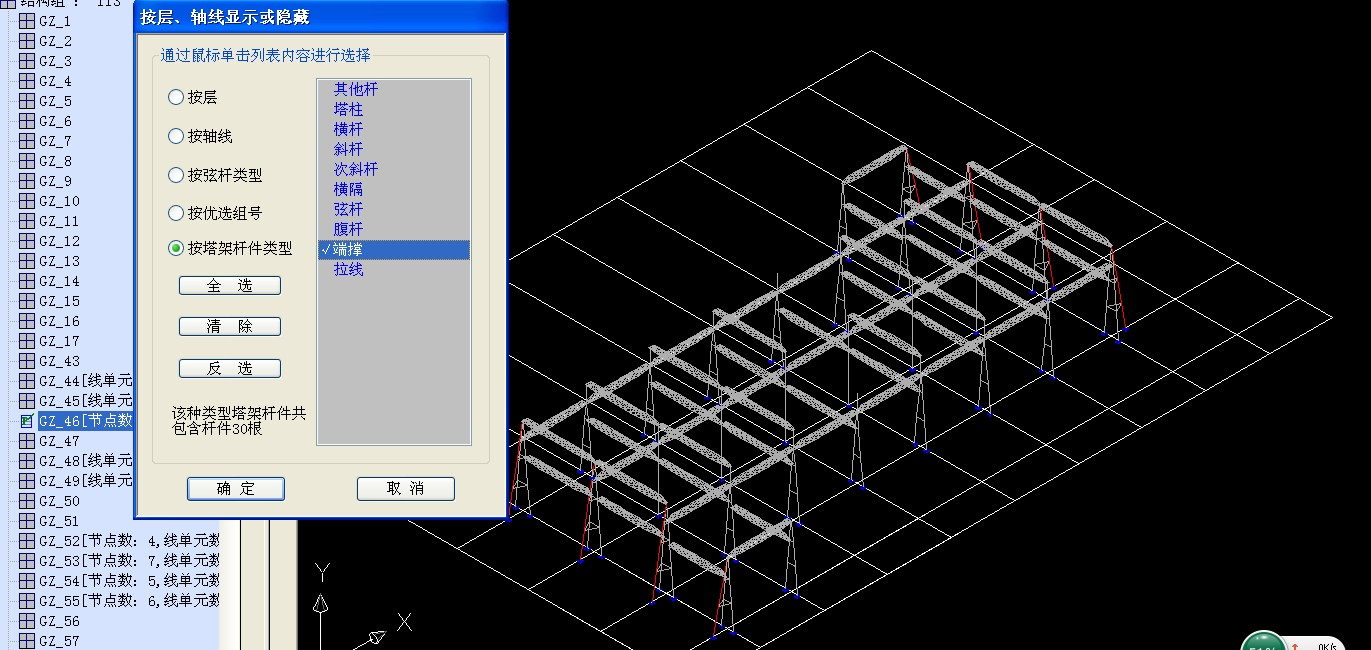

把所有的人字柱和桁架梁都检查一遍。对单管柱不定义结构组。 检查端撑杆件是不是被定义好

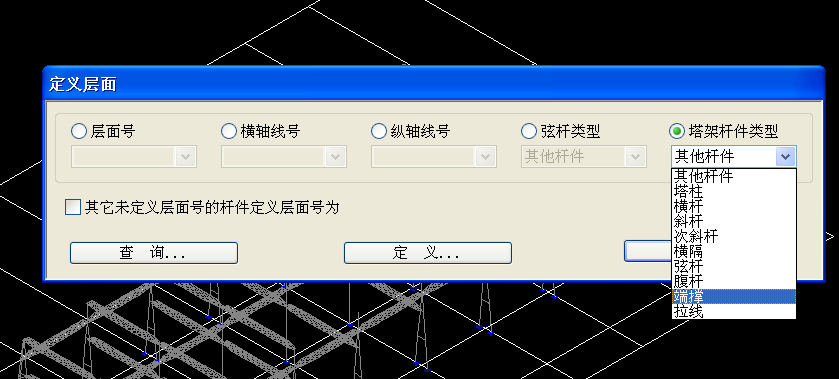

对没定义的端撑，用构件属性-定义层号或轴线号，塔架杆件类型进行定义。



只有正确的定义了结构组及端撑的模型才能按照《变电站建筑结构设计技术规 程》进行正确的验算。
