问题  新门钢规范和老门钢规程的风荷载对比？

软件模块	厂房模块
版本	V14
操作类型	荷载
应用级别	中级

新规范对于风荷载的考虑更加精细，屋面坡度角从0-10度增加到0-45度。对于封闭式和部分封闭式结构，考虑了+i工况和-i工况；对于敞开式结构，考虑了平衡工况和不平衡工况。另外考虑左右风的情况，风荷载工况增加为左风1、左风2、右风1、右风2四种，针对敞开式10-25度时，还需增加左风3、右风3两种工况。

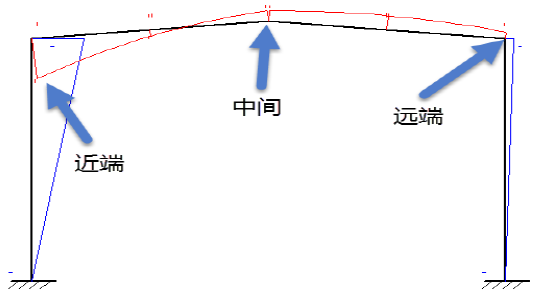

下面通过算例对比单跨不同跨度、不同房屋类型的风荷载弯矩标准值。屋面坡度为0.1，对比左风下两个柱端及跨中弯矩的不同。

算例一：

24米跨，封闭式房屋

位置	风向	12版《门规》	16版《门规》	差异
近端	左风	135.8	120.3	11.41﹪↓
			68.5	49.56﹪↓
中间		-58.9	-53.4	9.34﹪↓
			-28.4	51.78﹪↓
远端		96.1	86.9	9.57﹪↓
			35.1	63.48﹪↓

算例二：

18米跨，半封闭式房屋

位置	风向	12版《门规》	16版《门规》	差异
近端	左风	115.2	103.8	10.97﹪↓
			16.3	85.85﹪↓
中间		-52.2	-48.3	7.47﹪↓
			-2.8	94.64﹪↓
远端		73.2	68.2	6.83﹪↓
			-19.3	73.63﹪↓

算例三：

9米跨，敞开式房屋

位置	风向	12版《门规》	16版《门规》	差异
近端	左风1	13.0	8.3	36.15﹪↓
	左风2	-13.0	9.0	30.77﹪↓
中间	左风1	-14.2	-7.4	47.89﹪↓
	左风2	14.2	-6.0	57.75﹪↓
远端	左风1	18.9	8.3	56.08﹪↓
	左风2	-18.9	4.4	76.72﹪↓
